記:
斎藤吉彦

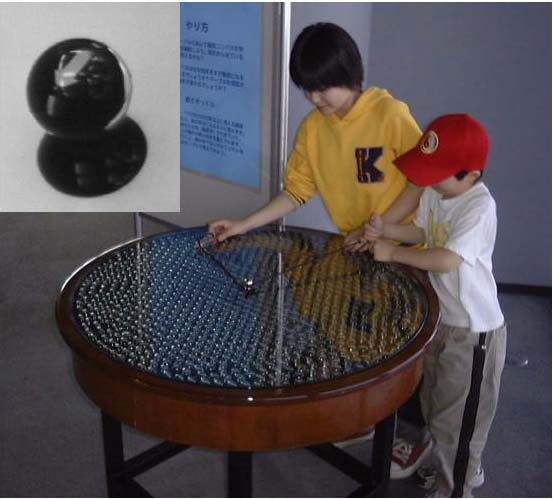

この展示装置はカーアクセサリー用の磁気コンパスを約1000個敷き詰めたものです。

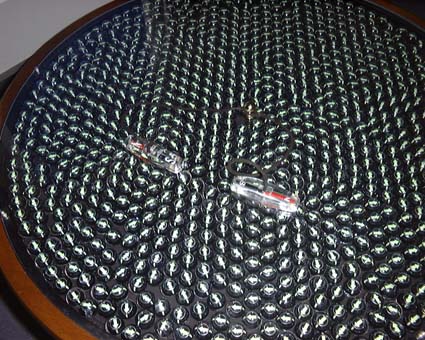

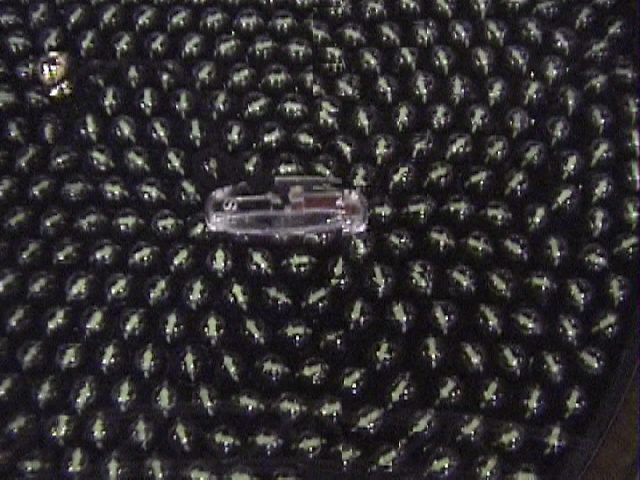

できること磁力線 | 磁石が1個の場合と2個の場合(磁力線の相互作用) |

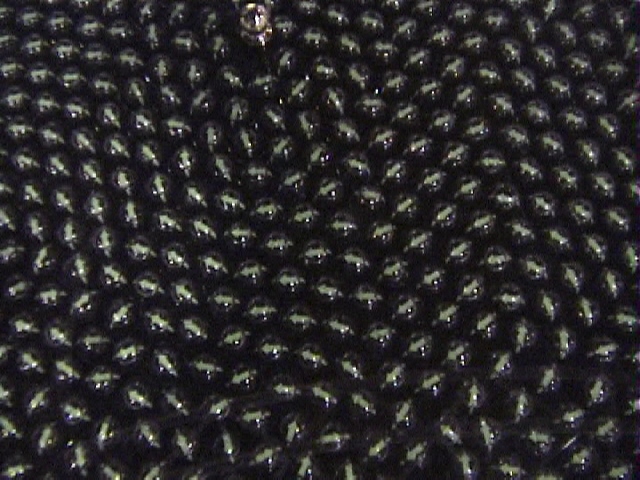

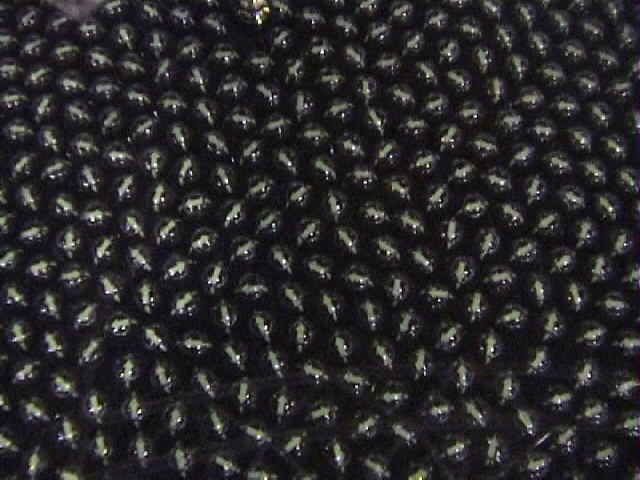

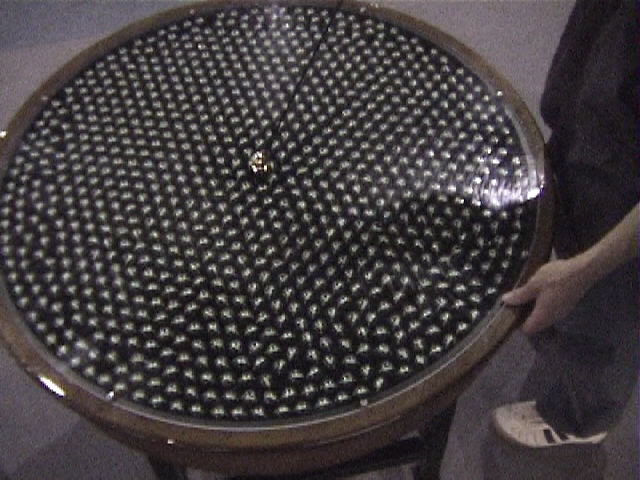

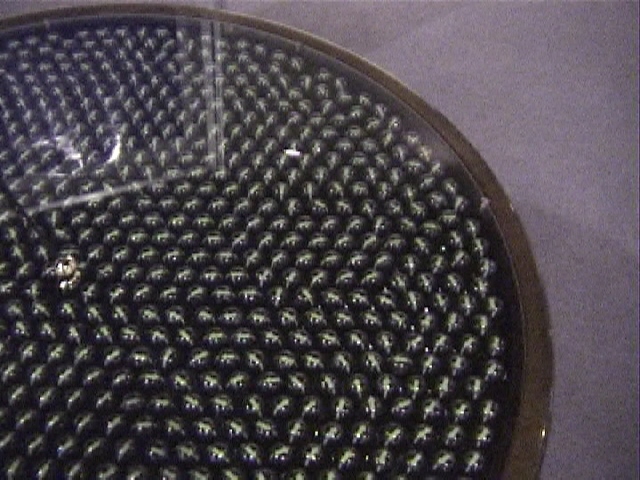

磁区 | 磁区構造の観察。ターンテーブルを回し磁気コンパス集団全体を回転させると、磁区は形をほとんど変えない。外場(地磁気)にほとんど影響されなないことが分かる。 |
相転移 | キュリー温度の解説、強磁性体の高温状態・低温状態観察。磁石で磁気コンパス集団をかき乱すことが高温状態に、しばらくして、磁気コンパス集団が安定することが低温状態に対応する。動画 |

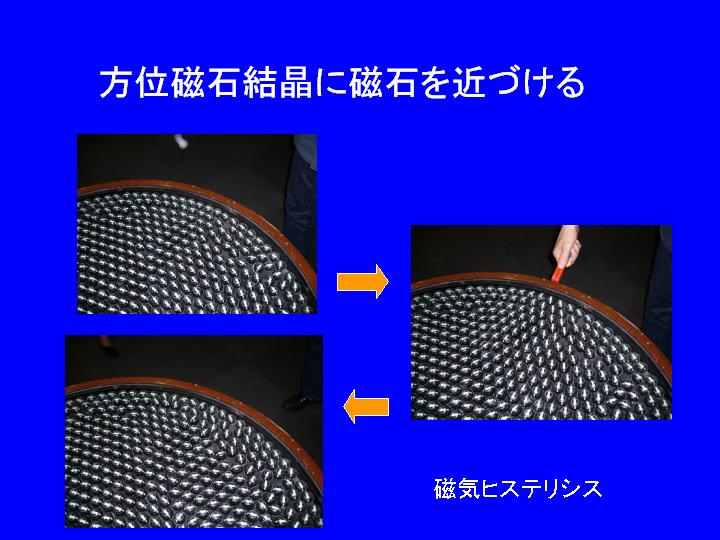

ヒステリシス | 磁石を近づけて遠ざける。その前後を比較することでヒステリシスが確認できる。 |
磁壁(未) | 磁壁の移動 |
方位磁石であそぼう! 鉄と宇宙のひみつ 大塚賞受賞記念展示解説(2006年8月8〜10日)
方位磁石結晶 強磁性・反強磁性・自発的対称性のやぶれ 大塚賞受賞記念講演(2006年8月5日)
「磁気コンパスで考える宇宙の誕生」,2001年9月22日ジュニア科学クラブ
論文
斎藤吉彦、西松 毅:方位磁石結晶における強磁性と反強磁性 近畿の物理教育第14号 2008年3月
Takeshi Nishimatsu, Umesh V. Waghmare, Yoshiyuki Kawazoe, Benjamin Burton,
Kazutaka Nagao, and Yoshihiko Saito:A numerical simulation of a classical dipolar spin system and a demonstration
with magnetic compasses (7.5Mb) 大阪市立科学館研究報告 17, 1 (2007)
Takeshi Nishimatsu, Umesh V. Waghmare, Yoshiyuki Kawazoe, Benjamin Burton, Kazutaka Nagao, and Yoshihiko Saito:"Ferroics: magnetic-compass lattice and optical phonon dispersions of dipolar crystals" submitted to The American Journal of Physics
斎藤吉彦:方位磁石集団による磁区演示と「自発的対称性の破れ」物理教育 Vol.53-2(2005)A Demonstration of the Magnetic Domain and the Spontaneously Broken Symmetry by Magnetic Compasses 物理教育国際会議 2006年8月14日
「磁気コンパスによる磁区」,日本物理学会 2002年3月25日,
この展示装置開発の一部は以下の科学研究費補助金(奨励B)の成果による。
平成12年度課題番号:12914022
平成13年度課題番号:13914023
